Restauration de 4 incisives maxillaires par couronnes céramo-céramiques. Empreinte optique intra orale avec la caméra 3M™ True Definition Scanner.
![](https://www.dentalespace.com/praticien/import/formation/541/541-1.jpg)
![](https://www.dentalespace.com/praticien/import/formation/541/541-2.jpg)
Fig. 01 : Un patient âgé de 62 ans se présente en consultation porteur de nombreuses restaurations composites infiltrées au niveau du secteur antérieur maxillaire
![](https://www.dentalespace.com/praticien/import/formation/541/541-3.jpg)
Fig. 02 : De multiples réfections, remarginages de ces incisives ont été effectués. Nous décidons de procéder à la restauration d’usage des 4 incisives antérieures maxillaires à l’aide de 4 restaurations adhésives collées.
![](https://www.dentalespace.com/praticien/import/formation/541/541-4.jpg)

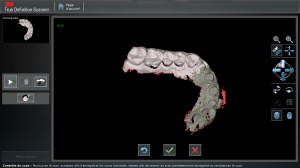

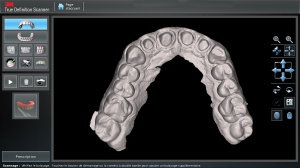

Fig. 03 : Après dépose des reconstitutions en composite, préparations des dents, une empreinte optique intra orale du maxillaire est réalisée à l’aide de la caméra optique 3M™ True Definition Scanner. Dans un premier, l’empreinte optique est prise au niveau des préparations après réalisation des techniques d’accès au sulcus puis complétée au niveau des secteurs postérieurs.
![](https://www.dentalespace.com/praticien/import/formation/541/541-5.jpg)
Fig. 08 : …….et gauche permettant la corrélation des deux arcades en position d’intercuspidie maximale.
![](https://www.dentalespace.com/praticien/import/formation/541/541-6.jpg)

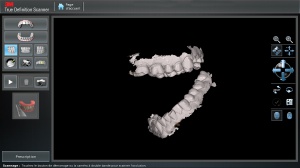

Fig. 12, 13, 14. Les données sont envoyées par voie numérique au laboratoire de prothèse. Un modèle stéréolithographique de type In-Tech est commandé.
![](https://www.dentalespace.com/praticien/import/formation/541/541-7.jpg)

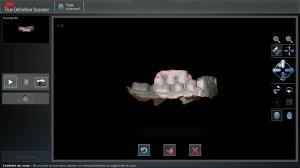

Fig. 06 : Les deux empreintes réalisées, le calage postérieur étant présent nous enregistrons les rapports d’occlusion entre les deux arcades.
![](https://www.dentalespace.com/praticien/import/formation/541/541-8.jpg)

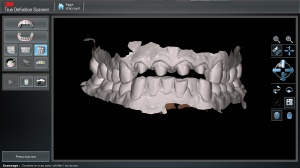

Fig. 07 : Un enregistrement latéral est effectué côté droit
![](https://www.dentalespace.com/praticien/import/formation/541/541-9.jpg)

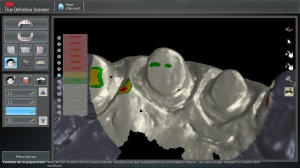

Fig. 08 : …….et gauche permettant la corrélation des deux arcades en position d’intercuspidie maximale.
![](https://www.dentalespace.com/praticien/import/formation/541/541-10.jpg)
![](https://www.dentalespace.com/praticien/import/formation/541/541-11.jpg)

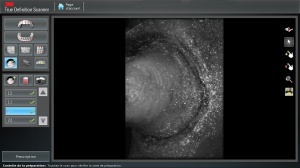

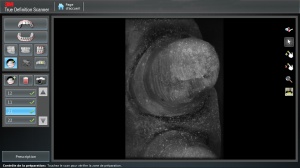

Fig. 09 : Les épaisseurs de préparations sont contrôlées directement à l’écran….
![](https://www.dentalespace.com/praticien/import/formation/541/541-12.jpg)
![](https://www.dentalespace.com/praticien/import/formation/541/541-13.jpg)

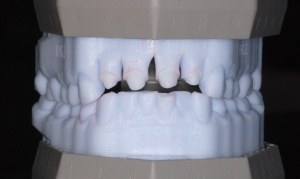

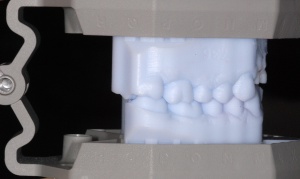

Fig. 10-11 : tout comme les préparations périphériques.
![](https://www.dentalespace.com/praticien/import/formation/541/541-14.jpg)
![](https://www.dentalespace.com/praticien/import/formation/541/541-15.jpg)

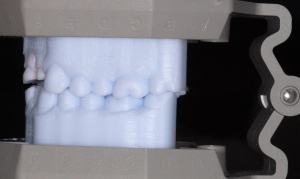

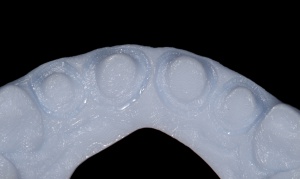

Fig. 12, 13, 14. Les données sont envoyées par voie numérique au laboratoire de prothèse. Un modèle stéréolithographique de type In-Tech est commandé.
![](https://www.dentalespace.com/praticien/import/formation/541/541-16.jpg)

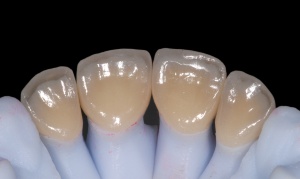

Fig. 15 : Un doublon non détouré accompagne ce modèle pour contrôler les profils d’émergence et surface de contact.
![](https://www.dentalespace.com/praticien/import/formation/541/541-17.jpg)
![](https://www.dentalespace.com/praticien/import/formation/541/541-18.jpg)
Fig. 16 : Des chapes en E-max Cad® sont usinées et stratifiées sur modèle.
